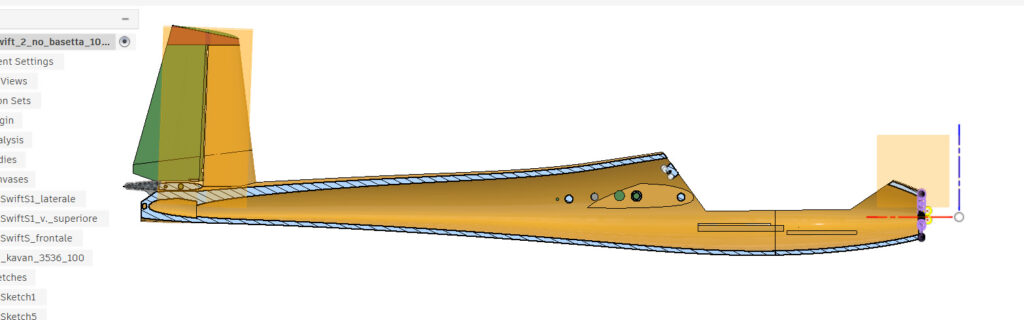

Progettare Aeromodelli 3D per la Stampa 3D

Stampare un aereo in 3D richiede un approccio completamente diverso rispetto alla modellazione per la stampa di parti meccaniche o statiche. L’obiettivo primario è minimizzare il peso mantenendo la rigidezza torsionale e strutturale.

1. Tecniche di Modellazione per Parti Stampabili

• Modellazione a Parete Singola (Vase Mode / Single Wall): Le superfici esterne di ali e fusoliera vengono spesso modellate come corpi solidi e poi stampate con un singolo perimetro (es. ugello da 0.4 mm). La struttura interna dà la forza necessaria senza appesantire.
• Strutture Interne Integrate: Centine e rinforzi interni non vengono incollati dopo, ma modellati direttamente all’interno del volume 3D con spessori minimi (0.4 – 0.8 mm) per fondersi con il rivestimento durante la stampa.
• Sedi per Tubi in Carbonio (Baionette): Prevedere nei condotti 3D i sedi di scorrimento cilindrici per tubi o tondini in fibra di carbonio, fondamentali per scaricare gli sforzi alari e di giunzione.
• Ecco il contenuto specifico per la sezione tutorial, ottimizzato per spiegare come modellare in 3D un aeromodello destinato alla stampa 3D (in PLA, PETG o materiali leggeri come il LW-PLA).

  Progettare Aeromodelli 3D per la Stampa 3D
  Stampare un aereo in 3D richiede un approccio completamente diverso rispetto alla modellazione per la stampa di parti meccaniche o statiche. L’obiettivo primario è minimizzare il peso mantenendo la rigidezza torsionale e strutturale.

  1. Tecniche di Modellazione per Parti Stampabili

  Modellazione a Parete Singola (Vase Mode / Single Wall):
  Le superfici esterne di ali e fusoliera vengono spesso modellate come corpi solidi e poi stampate con un singolo perimetro (es. ugello da 0.4 mm). La struttura interna dà la forza necessaria senza appesantire.


  Strutture Interne Integrate:
  Centine e rinforzi interni non vengono incollati dopo, ma modellati direttamente all’interno del volume 3D con spessori minimi (0.4 – 0.8 mm) per fondersi con il rivestimento durante la stampa.


  Sedi per Tubi in Carbonio (Baionette):
  Prevedere nei condotti 3D i sedi di scorrimento cilindrici per tubi o tondini in fibra di carbonio, fondamentali per scaricare gli sforzi alari e di giunzione.


  2. Regole di Progettazione Fondamentali

  Parametro
  Regola Pratica
  Perché è Importante
  Angoli di Sbalzo (Overhangs)
  Mantenere gli angoli sotto i 45°–50° rispetto alla verticale.
  Evita l’uso di supporti interni, impossibili da rimuovere dentro un’ala o una fusoliera.
  Sezionamento del Modello
  Dividere il modello in blocchi che rientrino nel volume di stampa (es. 200x200x200 mm).
  Permette di stampare le sezioni in verticale, sfruttando la massima resistenza lungo l’asse delle fibre.
  Incastri e Spine di Riferimento
  Disegnare labbri di sovrapposizione o sedi per spine nei punti di giunzione (0.2 mm di tolleranza).
  Garantisce un allineamento perfetto durante l’incollaggio con colla cianoacrilica (CA).
  Punti di Fissaggio Tecnici
  Rinforzare con pareti più spesse le zone per cerniere, parafiamma motore e carrelli.
  Previene cedimenti strutturali dovuti alle vibrazioni del motore o agli impatti di atterraggio.
  3. Scelta dei Materiali e Slicing integrato

  Il modello 3D deve tenere conto del materiale finale:

  LW-PLA (Foaming PLA): Espande durante l’estrusione riducendo il peso fino al 50%. Richiede tolleranze leggermente più ampie negli incastri.


  PETG / ABS: Utilizzati per componenti ad alto stress (parafiamma motore, supporti carrello, squadrette).

2. Regole di Progettazione Fondamentali

Parametro	Regola Pratica	Perché è Importante
Angoli di Sbalzo (Overhangs)	Mantenere gli angoli sotto i 45°–50° rispetto alla verticale.	Evita l’uso di supporti interni, impossibili da rimuovere dentro un’ala o una fusoliera.
Sezionamento del Modello	Dividere il modello in blocchi che rientrino nel volume di stampa (es. 200x200x200 mm).	Permette di stampare le sezioni in verticale, sfruttando la massima resistenza lungo l’asse delle fibre.
Incastri e Spine di Riferimento	Disegnare labbri di sovrapposizione o sedi per spine nei punti di giunzione (0.2 mm di tolleranza).	Garantisce un allineamento perfetto durante l’incollaggio con colla cianoacrilica (CA).
Punti di Fissaggio Tecnici	Rinforzare con pareti più spesse le zone per cerniere, parafiamma motore e carrelli.	Previene cedimenti strutturali dovuti alle vibrazioni del motore o agli impatti di atterraggio.
